YFD真空冷冻干燥机(CIP/SIP型)
关键词:医药冻干机、微生物冻干机、益生菌冻干机、化妆品冻干机
产品描述:


产品详细

动画演示

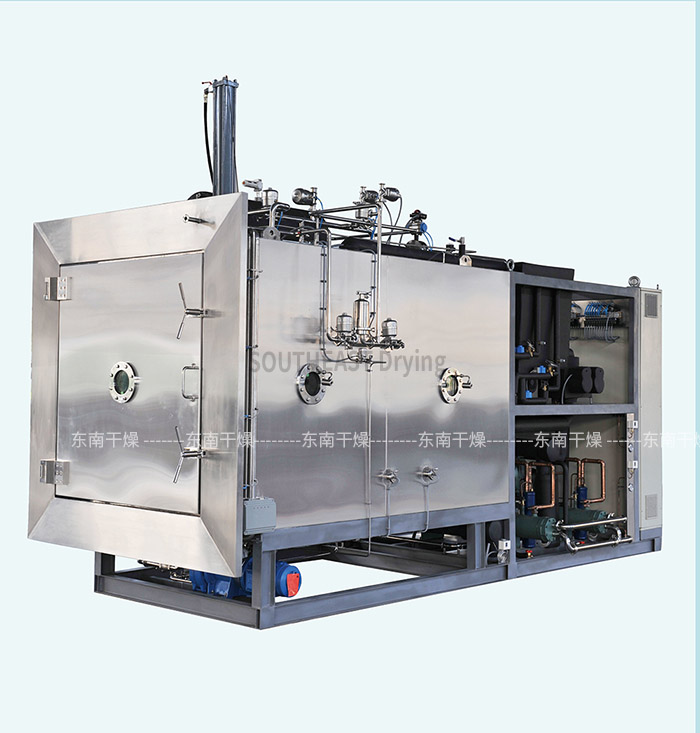

YFD-CIP/SIP型真空冻干机-非热干燥加工的核心设备

本公司生产的YFD-CIP/SIP型冻干机适用于纯净度要求高、无菌场合的冻干;




    真空冷冻干燥是将含水物质在低温下冻结,而后使其中的水份在真空状态下直接升华,并用冷凝的方法捕凝升华的水汽,达到物质脱水干燥的目的。

  经真空冷冻干燥的物质,其生物活性、物理特性(颜色、形态、体积)、化学特性不变,可达到极限干燥状态,在密封容器内有较长的保存期。

  冻干机自带有自动西林瓶自动压盖功能、CIP清洗、选配SIP灭菌功能,自动进出料小门功能;


真空冷冻干燥机是由冻干箱、板层、冷阱盘管、中隔阀、制冷系统、真空系统、循环系统、冷却系统、液压系统、控制系统、CIP系统、SIP系统等组成:

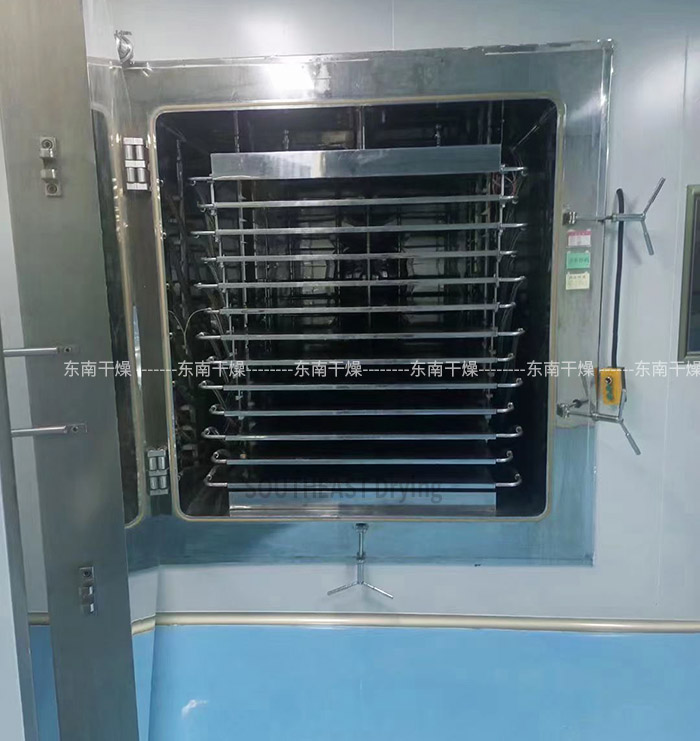

  1、箱体:箱门开启角度大于110°,SIP的冻干采用气动门方式密封,视镜方便无菌室观察;

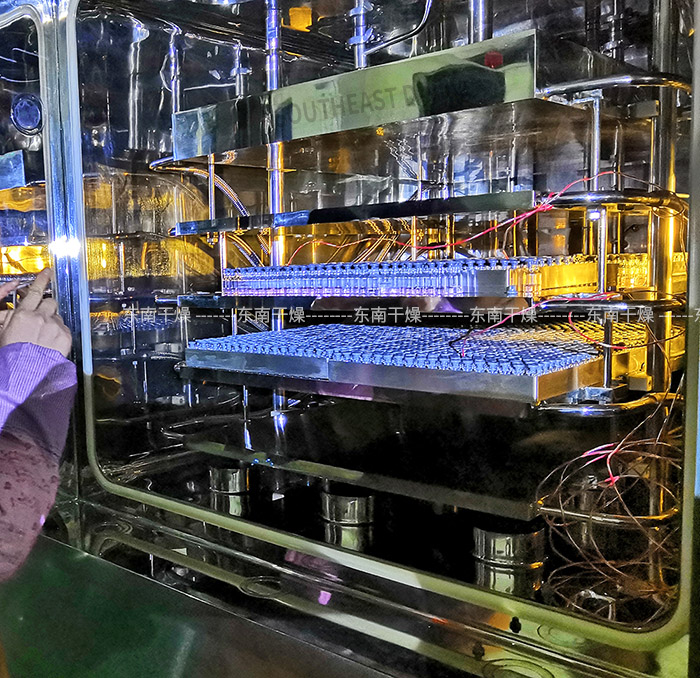

  2、板层:先进的钎焊板层加工技术,合理的流道布局,冷热温度均匀,板层最低温度-55℃;

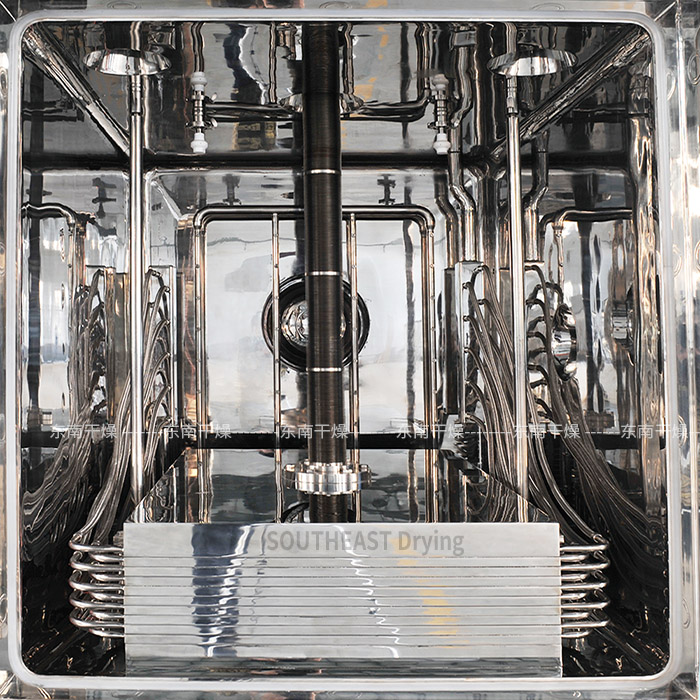

  3、冷阱盘管:多种结构设计和布局方式,采用制冷剂直喷或多元液双层热交换;冷阱最低温度-75℃;

  4、板层升降:由液压站、油缸和多重传感器控制,实现压力、行程可调节;

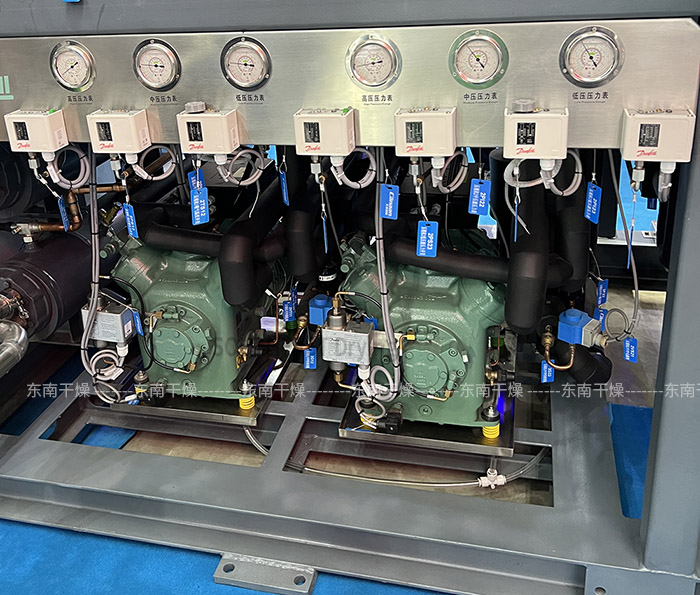

  5、制冷系统:活塞压缩机、螺杆压缩机、压力温度电子冷却水等多重保护,确保东南冻干机的高可靠稳定性;

  6、真空系统:合理的真空泵机型匹配确保稳定性。真空传感器和压力传感器提供真空度控制的精度;

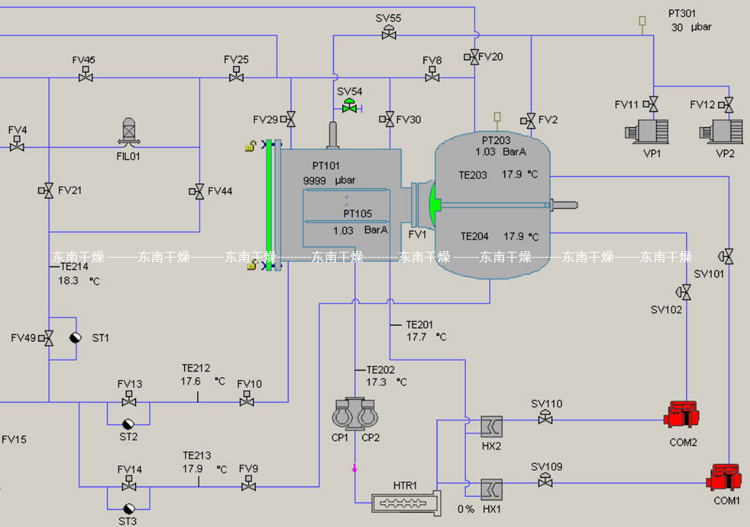

  7、控制系统:基于PLC平台开发的软件和上位机系统,带电子签名、数据存储功能。

  8、CIP系统:CIP喷球,自动清洗工艺和压力控制,节省注射用水;

  9、SIP系统:蒸汽灭菌,脉动真空式进气保压,多重互锁保护(压力容器标准)

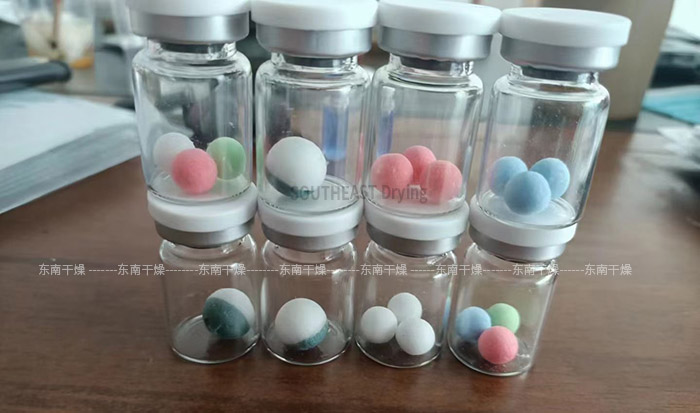

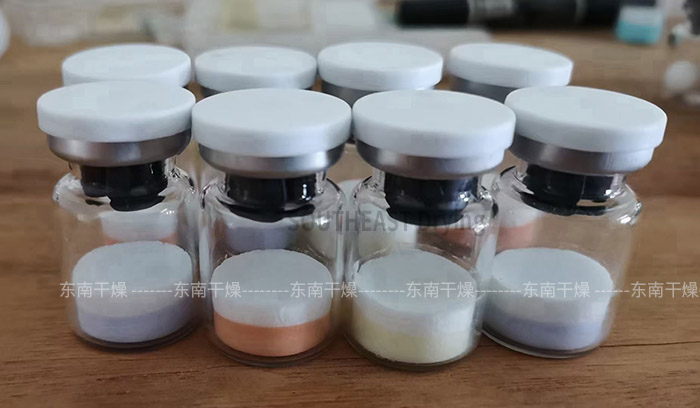

医药工业:用于血清、血浆、疫苗、酶、抗生素、激素等中西药品的原料冻干和西林瓶冻干。

生物工程:益生菌、发酵液、酶制剂、微生物的冻干。

营养保健:蜂王浆、蛇毒、人参、虫草、龟、鳖、蚯蚓、水蛭等的冻干。

化妆品:化妆品原料和西林瓶粉针剂的冻干。

新材料:合成材料、特殊材料、化工原料特殊低温干燥的需求;

科研领域:新技术的合成转化超低温干燥;




YFD-CIP/SIP型真空冻干机参数表


型   号

YFD-1C

YFD-2C

YFD-5C

YFD-10C

YFD-15C

YFD-20C

YFD-30C

YFD-40C

搁板面积(㎡)

1.08

2.16

5.4

9.72

14.4

19.8

29.6

41.86

捕水能力(kg)

20

40

100

200

300

400

600

800

板层尺寸(mm)

450*600

600*900

900*1200

900*1200

1200*1200

1200*1500

1500*1800

1500*2000

板层数量

4+1

4+1

5+1

9+1

10+1

11+1

11+1

14+1

Φ16西林瓶

4500

9000

22000

39600

53000

80900

119500

171700

Φ22西林瓶

2300

4600

11200

20200

27000

41000

63400

87700

板层间距

100mm

板层温度

-55 ~ +80

冷井极限温度

-75℃

极限真空

≤1 Pa

冷却水用量(㎡/h)

4

8

13

20

24

34

40

45

清洗水用量(L/min)

100

100

100

100

100

150

200

200

压缩空气量(L/min)

10

20

40

50

50

60

80

100

装机功率(Kw)

10.5

18

32

58

75

102

135

180

外形尺寸(L*W*H)

3200*1200

*2400

3600*1200

*2500

4900*2000

*3100

5300*2000

*3500

5800*2400

*3700

7000*2400

*4100

7500*2800

*4100

8000*2800

*4400

(kg)

1700

2200

4500

7000

9500

13000

190000

230000

备注:1、冷却水、压缩空气、除霜热水、蒸汽、CIP水为基础配套,由需方提供;2、无SIP功能的不需要蒸汽;

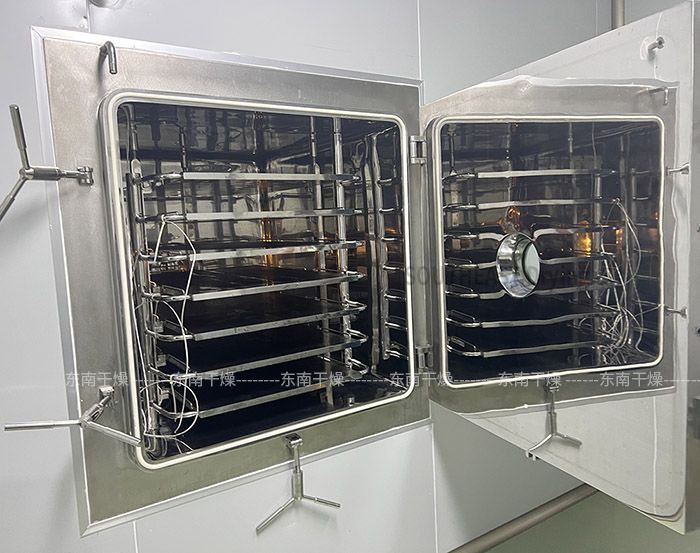

设备图片:
